RSF ELEKTRONIK敞開式直線光柵尺MS 2x系列產品簡介：S.T.M減速機

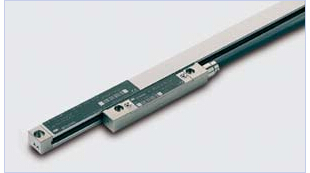

單場掃描的敞開式直線光柵尺
帶安裝控制盒（**MS 25，MS 26）

• 安裝方便，無需測試盒或示波器
• 掃描信號質量直接用讀數頭處的三色LED燈顯示
• 安裝容易，允許安裝公差大
• 尺寸小
• 抗污染能力強，因為使用大面積單場掃描原理
• 信號對時效和溫度變化不敏感
• 運動速度快
• 讀數頭中內置細分電路，*高細分倍數100倍（積分前）
• 參考點（雙方向運動精度高和重復精度高）
• *大測量長度11940 mm
• MS 20, MS 25:兩個*立開關信號（光學）分別用于不同功能
• MS 21, MS 26:參考點位置可選
• RSF ELEKTRONIK敞開式直線光柵尺MS 2x系列 - RSF ELEKTRONIK

MS 21, MS 26:一個特殊功能開關信號。美國S.T.M


*大測量長度：玻璃光柵尺*大3140 mm      鋼帶光柵尺*大11940 mm
參考點位置：標準間隔距離n x 50 mm或在客戶所選位置MS 21, MS 26:客戶可選
模擬輸出信號：典型值1 Vpp
數字輸出信號：方波信號（單端）
內置細分電路
該型號*大電纜長度12 m
方波信號（差分），通過RS 422線路驅動器傳送信號，標配
內置細分電路
帶用于設置的模擬信號切換
附件（可選）：
鋼帶安裝工具 TMT 20 MK
用于**和高精度安裝鋼帶光柵尺

• 安裝TMT 20 MK而不是安裝讀數頭MS 2x
• 拉入鋼帶光柵尺（MK版）并沿光柵尺長度方向運動
• 拆下TMT 20 MK，安裝讀數頭MS 2x

RSF ELEKTRONIK封閉式光柵尺MSA 6xx系列

    RSF ELEKTRONIK封閉式光柵尺*適用于惡劣應用環境。外殼處的密封條防止冷卻液和污物進入。如果直線光柵尺必須用在非常惡劣應用環境中，除了光柵尺外殼的密封條外，還必須采取更多保護措施（IP 64）。ROYAL通風設備

系統分辨率	測量長度	規格	型號/系列
5 µm至0.1 µm	至520 mm	超小截面	MSA 170
10 µm至0.1 µm	至2440 mm	小截面	MSA 6xx
5 µ至0.04 µm	至2240 mm	小截面	MSA 7xx, MSA 8xx
10 µm至0.1 µm	至3040 mm	大截面，剛性安裝	MSA 3xx

RSF ELEKTRONIK封閉式光柵尺MSA 170系列
封閉式光柵尺MSA 170系列產品簡介：

• ****的封閉式直線光柵尺
• 所需空間小
• 較小的外形尺寸，較大的測量長度
• 滾珠軸承導向
• 距離編碼參考點（K）
• *大測量長度520 mm

安裝孔位于外殼兩端
RSF ELEKTRONIK敞開式直線光柵尺MS 2x系列 - RSF ELEKTRONIK


RSF ELEKTRONIK閉式直線光柵尺MSA 373 MSA 374 MSA 375產品描述：美國QMARK
封閉式直線光柵尺

• 用于沖壓機，彎板機和液壓油缸
• 大截面，封閉式，剛性安裝
• 滾柱軸承雙導軌的讀數頭
• 安裝容易，允許安裝公差大
• 光柵尺用外殼兩端的孔固定，
  另用“90°安裝”架安裝
  (MSA 373)
• 讀數頭用彈性桿或用連接桿安裝
• 用于特殊功能的可自由定位的開關磁鐵

距離編碼參考點（K）

系統 分辨率 µm	精度 ±µm/測量長度		柵距 µm		模擬 輸出信號(Upp)		模擬 輸出信號(Ipp)		數字 輸出信號 (細分倍率)
5	±10		100		--		--		MSA 373.65, MSA 374.65, MSA 375.65 (5)
1	±10		100		--		--		MSA 373.55, MSA 374.55, MSA 375.55 (25)

* =取決于外部細分倍率
測量長度：	70 mm至720 mm
測量光柵：	玻璃光柵尺
特殊：	用于特殊功能的可自由定位的開關磁鐵。 測量長度范圍內的2個開關點（S1和S2）位置，用戶可選
參考點位置: （可選）	標準： 一個參考點在測量長度的中間位置 或距測量長度兩端35 mm位置處。 可選：一個參考點可在任何位置或相距n x 50 mm的兩個或多個參考點位置。
模擬輸出信號：	典型值11,5 µApp
數字輸出信號：	方波信號（單端） 內置細分電路 方波信號（差分），通過RS 422線路驅動器傳送信號，標配內置細分電路
