德國TBT BW系列數控控制鉆床-TBT
TBT BW系列數控控制鉆床
TBT公司成立于 1966 年在 Dettingen Erms，德國，公司專門從一開始就在深孔鉆削的制造技術。TBT公司的主要目標一直供應機器、 工具、 服務和**知識的來源之一。
NAGEL GmbH 成立于 1948 年在德國的 Nürtingen 和仍今天由創始家族。與**超過 1200 名員工，格爾是致力于維持其在珩磨、 拋光和深孔鉆井機械及模具領域的****地位。
NAGEL Precision精度在 1982 年，注冊在美國, 1988 年搬到密歇根州安阿伯、 設計、 制造，和支持 NAGEL珩磨和拋光機械和技術性貿易壁壘屑和深孔鉆探機械。NAGEL TBT的員工 110 + 和 140,000 ft2 的現代化生產設施都被致力于為廣大客戶提供*高質量的機械和模具。TECMOTION減速機
TBT公司主要產品描述：
同類型號：
BW系列數控控制鉆床，多軸深孔鉆和深孔鉆床提供了使用標準的槍鉆和BTA鉆工具鉆，復雜工件的能力。根據具體的機器型號，扭鉆，可轉位鉆孔，攻絲，銑操作也可提供。工件表可以是具有運動的兩個軸或附加轉臺軸或矩形的T形槽的表可以被添加。一個可選的自動換刀裝置可用于每個格爾-TBT BW機型。
特殊用途的機器定制，以滿足個別客戶的要求是我們業務的核心部分。下面是一些例子和進一步的信息在設計上的特殊用途的機器 ；包括機械用于深孔鉆削的換熱板、 曲軸、 和顆粒死了。TECALTO軟管
根據材料要鉆的機要使用的類型和特定鉆任務，Nagel-TBT將為每個客戶端工程師的*佳工具。我們供應充分的硬質合金鉆頭和釬焊尖的演習。
TBT制造單一長槍鉆從 0.0315 英寸到 1.73 英寸直徑 （0.8 — — 44 毫米）。
兩個長槍鉆，可在直徑從 0.16 英寸到 1.0 英寸 （4 — — 25毫米）。
槍鉆安裝配件
TBT工具長度調節器
用來設置低頻整體刀具長度當在多個主軸屑機中使用。包括數字長度顯示，以供屑長度達 2000 毫米 （78 中）。。

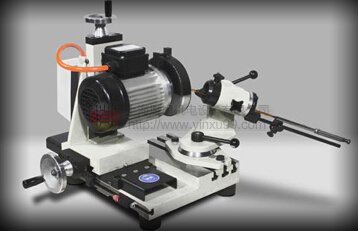

TBT槍鉆磨床
在單、 雙車輪型號為 槍鉆，要么重新刃磨單機或板凳**模特。
接觸Nagel-TBT的定價和可用磨機配件。
TBT 槍鉆機床DM50型
DM50 型槍鉆有專應用為北美市場上，準確性、 靈活性、 魯棒性，成本低、 操作關鍵客戶的要求。
這臺機器非常適合用于醫療行業中，在那里小直徑和特種材料是規范。
DM50 型槍鉆是在單或雙主軸版本中可用。雙主軸可以配置模型，與常見的鉆幻燈片或*立經營鉆的幻燈片。
DM 系列機器可以實現自動化，以滿足客戶生產效率的要求。奧地利AUER警報燈
工具趨穩
特別照顧已**化的"丟失"的長度。4 工具全長共可以使用，每個都需要只有 3/4"的額外鉆中風。當沒有工具持穩得到利用時，可以減少丟失的長度為 1/2"到盡可能小。*長的孔，鉆直徑 200 倍，可達 Gundrilling是可能的。
TBT尾座
DM 系列屑機可以配備各種尾座配置，根據部分類型，加載和卸載和所需的靈活性的方法。
VFD 電機和精密主軸與互換精密夾頭和工件的外徑夾緊。
電機和齒輪箱驅動反旋轉與液壓驅動夾緊錐形夾緊的一部分。
TBT工件夾具
特殊工件夾具可設計為*任何應用程序 ；槍鉆的連接桿、 噴油器、 閥體、 注塑模具等......
TBT PLC 控制
手動屏幕
標準 DM50 控件是 AB 羅克韋爾 PLC 和伺服驅動器，提供簡單、 易于操作的 gundrilling 機控制。
包括可編程鉆井深度控制和 gundrilling 特定程序序列為：
自動操作、手動操作
改變位置的工具
低頻周期包括：
漸進式主軸速度編程為*優自適應的切削參數。
TBT操作員面板
液晶顯示為：
操作指導
過程數據的可視化 (實際值與*限)
故障診斷程序
同類型號：
模型 DM75 / DM100 槍鉆床
內 dm50 dm50 dm100
DM75 型槍鉆被特別設計了準確性、 靈活性、 魯棒性，成本低是關鍵的客戶要求的北美市場。
這臺機器非常適合工作店或工具房申請哪里的靈活性至關重要。BIMECCANICA螺紋桿
DM75 型槍鉆是在單或雙鉆幻燈片版本中可用。雙主軸模型可以用常見的槍鉆或*立經營的鉆幻燈片配置。
TBT多軸 槍鉆DM系列
DM50和DM75型槍鉆機床是專為北美市場在精度，靈活性，耐用性和低成本是關鍵的客戶需求。
多軸設計，在兩至六主軸配置可供選擇，特別適用于高容量的槍鉆應用到φ1.0英寸（25.4毫米）。
自動化是納入根據客戶的喜好和機器的吞吐量，以滿足客戶的生產效率要求所需的機械設計。
高產量，多個機器單元配置可以被設計成滿足任何生產要求。
DM50技術資料
1依賴于選定的轉速。
尾座選項
對DM系列多主軸機床可以配備多種尾座配置，取決于零件的類型，加載/卸載的方法和所需的靈活性。
TBT電機和齒輪箱
驅動的反向旋轉用液壓驅動夾緊錐部分夾緊是*典型的圓柱形工件的應用。
自動化選項
提起和進行運輸。
鏈傳動運輸。
橋式龍門負載。
機器人裝載/卸載。
DM75技術資料
2備用功能可用。
PLC控制
標準DM50控制是AB羅克韋爾PLC和伺服驅動器，提供簡單，易操作的槍鉆機床的控制權。
其他PLC或CNC控制選項可根據要求提供。
包括可編程鉆孔深度控制和槍鉆的具體程序序列為：
自動操作
手動操作
換刀位置
部分參數存儲多種類型的一部分
在槍鉆循環包括：
漸進飼料編程
漸進式主軸轉速編程切削參數的優化調整。
操作面板LCD顯示：
操作指南
過程數據可視化（限額與實際值）
故障診斷
TBT其他產品型號：
TBT公司成立于 1966 年在 Dettingen Erms，德國，公司專門從一開始就在深孔鉆削的制造技術。TBT公司的主要目標一直供應機器、 工具、 服務和**知識的來源之一。
NAGEL GmbH 成立于 1948 年在德國的 Nürtingen 和仍今天由創始家族。與**超過 1200 名員工，格爾是致力于維持其在珩磨、 拋光和深孔鉆井機械及模具領域的****地位。
NAGEL Precision精度在 1982 年，注冊在美國, 1988 年搬到密歇根州安阿伯、 設計、 制造，和支持 NAGEL珩磨和拋光機械和技術性貿易壁壘屑和深孔鉆探機械。NAGEL TBT的員工 110 + 和 140,000 ft2 的現代化生產設施都被致力于為廣大客戶提供*高質量的機械和模具。TECMOTION減速機
TBT公司主要產品描述：
同類型號：
BW系列數控控制鉆床，多軸深孔鉆和深孔鉆床提供了使用標準的槍鉆和BTA鉆工具鉆，復雜工件的能力。根據具體的機器型號，扭鉆，可轉位鉆孔，攻絲，銑操作也可提供。工件表可以是具有運動的兩個軸或附加轉臺軸或矩形的T形槽的表可以被添加。一個可選的自動換刀裝置可用于每個格爾-TBT BW機型。
特殊用途的機器定制，以滿足個別客戶的要求是我們業務的核心部分。下面是一些例子和進一步的信息在設計上的特殊用途的機器 ；包括機械用于深孔鉆削的換熱板、 曲軸、 和顆粒死了。TECALTO軟管
根據材料要鉆的機要使用的類型和特定鉆任務，Nagel-TBT將為每個客戶端工程師的*佳工具。我們供應充分的硬質合金鉆頭和釬焊尖的演習。
TBT制造單一長槍鉆從 0.0315 英寸到 1.73 英寸直徑 （0.8 — — 44 毫米）。
兩個長槍鉆，可在直徑從 0.16 英寸到 1.0 英寸 （4 — — 25毫米）。
槍鉆安裝配件
TBT工具長度調節器
用來設置低頻整體刀具長度當在多個主軸屑機中使用。包括數字長度顯示，以供屑長度達 2000 毫米 （78 中）。。
TBT槍鉆磨床
在單、 雙車輪型號為 槍鉆，要么重新刃磨單機或板凳**模特。
接觸Nagel-TBT的定價和可用磨機配件。
TBT 槍鉆機床DM50型
DM50 型槍鉆有專應用為北美市場上，準確性、 靈活性、 魯棒性，成本低、 操作關鍵客戶的要求。
這臺機器非常適合用于醫療行業中，在那里小直徑和特種材料是規范。
DM50 型槍鉆是在單或雙主軸版本中可用。雙主軸可以配置模型，與常見的鉆幻燈片或*立經營鉆的幻燈片。
DM 系列機器可以實現自動化，以滿足客戶生產效率的要求。奧地利AUER警報燈
工具趨穩
特別照顧已**化的"丟失"的長度。4 工具全長共可以使用，每個都需要只有 3/4"的額外鉆中風。當沒有工具持穩得到利用時，可以減少丟失的長度為 1/2"到盡可能小。*長的孔，鉆直徑 200 倍，可達 Gundrilling是可能的。
TBT尾座
DM 系列屑機可以配備各種尾座配置，根據部分類型，加載和卸載和所需的靈活性的方法。
VFD 電機和精密主軸與互換精密夾頭和工件的外徑夾緊。
電機和齒輪箱驅動反旋轉與液壓驅動夾緊錐形夾緊的一部分。
TBT工件夾具
特殊工件夾具可設計為*任何應用程序 ；槍鉆的連接桿、 噴油器、 閥體、 注塑模具等......
TBT PLC 控制
手動屏幕
標準 DM50 控件是 AB 羅克韋爾 PLC 和伺服驅動器，提供簡單、 易于操作的 gundrilling 機控制。
包括可編程鉆井深度控制和 gundrilling 特定程序序列為：
自動操作、手動操作
改變位置的工具
低頻周期包括：
漸進式主軸速度編程為*優自適應的切削參數。
TBT操作員面板
液晶顯示為：
操作指導
過程數據的可視化 (實際值與*限)
故障診斷程序
同類型號：
模型 DM75 / DM100 槍鉆床
內 dm50 dm50 dm100
DM75 型槍鉆被特別設計了準確性、 靈活性、 魯棒性，成本低是關鍵的客戶要求的北美市場。
這臺機器非常適合工作店或工具房申請哪里的靈活性至關重要。BIMECCANICA螺紋桿
DM75 型槍鉆是在單或雙鉆幻燈片版本中可用。雙主軸模型可以用常見的槍鉆或*立經營的鉆幻燈片配置。
TBT多軸 槍鉆DM系列
DM50和DM75型槍鉆機床是專為北美市場在精度，靈活性，耐用性和低成本是關鍵的客戶需求。
多軸設計，在兩至六主軸配置可供選擇，特別適用于高容量的槍鉆應用到φ1.0英寸（25.4毫米）。
自動化是納入根據客戶的喜好和機器的吞吐量，以滿足客戶的生產效率要求所需的機械設計。
高產量，多個機器單元配置可以被設計成滿足任何生產要求。
DM50技術資料
| 演練行程 |
鉆孔直徑 （**） |
鉆孔直徑 （*大） |
電源/主軸1 | |||||
| 錠數 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 千瓦 | 馬力 |
| 1 |
500 900 |
20 35 |
0.9 | 0.035 | 12.7 | 0.5 | 2.8 | 3.8 |
| 2 |
500 900 |
20 35 |
0.9 | 0.035 | 12.7 | 0.5 | 2.8 | 3.8 |
| 3 |
500 900 |
20 35 |
0.9 | 0.035 | 12.7 | 0.5 | 2.8 | 3.8 |
| 4 |
500 900 |
20 35 |
0.9 | 0.035 | 12.7 | 0.5 | 2.8 | 3.8 |
尾座選項
對DM系列多主軸機床可以配備多種尾座配置，取決于零件的類型，加載/卸載的方法和所需的靈活性。
TBT電機和齒輪箱
驅動的反向旋轉用液壓驅動夾緊錐部分夾緊是*典型的圓柱形工件的應用。
自動化選項
提起和進行運輸。
鏈傳動運輸。
橋式龍門負載。
機器人裝載/卸載。
DM75技術資料
| 演練行程 |
鉆孔直徑 （**） |
鉆孔直徑 （*大） |
電源/主軸2 | |||||
| 錠數 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 千瓦 | 馬力 |
| 1 |
900 1200 1500 |
35 48 60 |
3.00 | 0.12 | 19.1 | 0.75 | 3.7 | 5.0 |
| 2 |
900 1200 1500 |
35 48 60 |
3.00 | 0.12 | 19.1 | 0.75 | 3.7 | 5.0 |
| 3 |
900 1200 1500 |
35 48 60 |
3.00 | 0.12 |
19.1 12.7 |
0.75 0.50 |
3.7 1.9 |
5.0 2.5 |
| 4 |
900 1200 1500 |
35 48 60 |
3.00 | 0.12 | 12.7 | 0.50 | 1.9 | 2.5 |
| 5 |
900 1200 1500 |
35 48 60 |
3.00 | 0.12 | 12.7 | 0.50 | 1.9 | 2.5 |
PLC控制
標準DM50控制是AB羅克韋爾PLC和伺服驅動器，提供簡單，易操作的槍鉆機床的控制權。
其他PLC或CNC控制選項可根據要求提供。
包括可編程鉆孔深度控制和槍鉆的具體程序序列為：
自動操作
手動操作
換刀位置
部分參數存儲多種類型的一部分
在槍鉆循環包括：
漸進飼料編程
漸進式主軸轉速編程切削參數的優化調整。
操作面板LCD顯示：
操作指南
過程數據可視化（限額與實際值）
故障診斷
